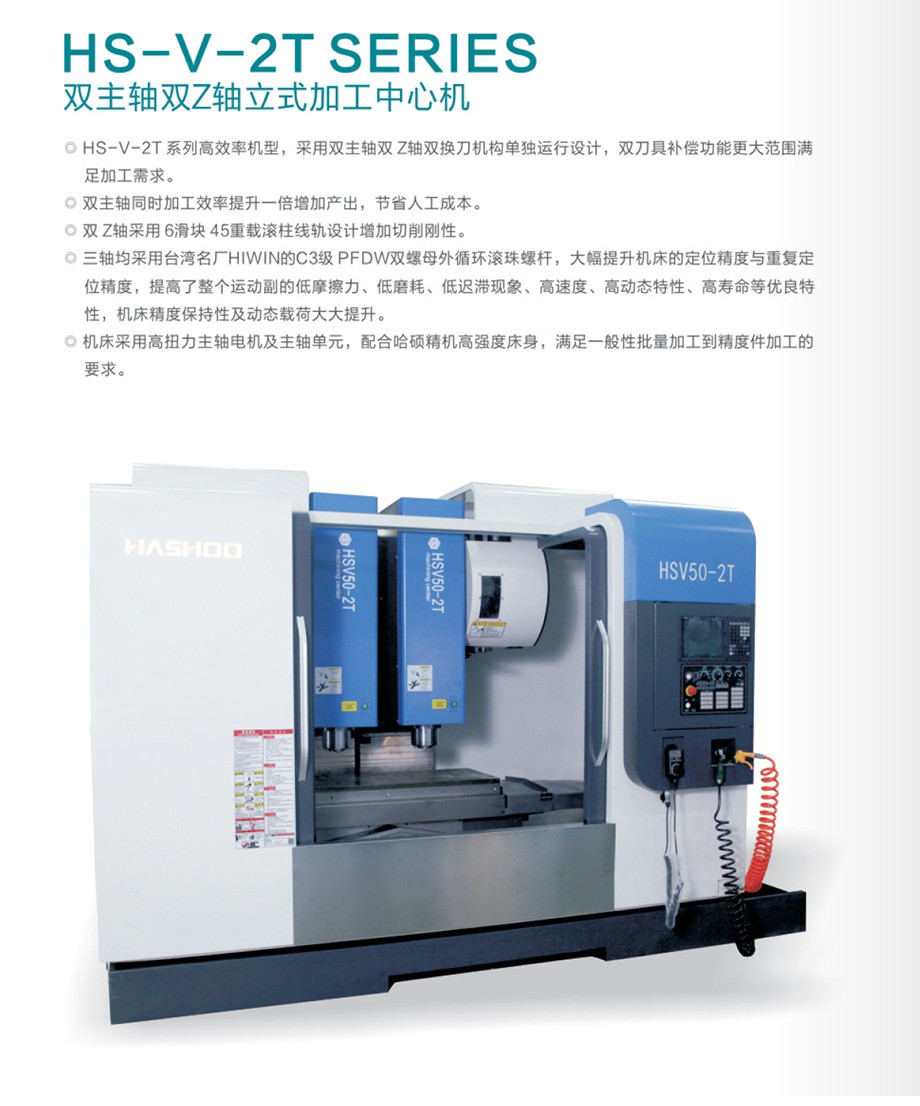

HSV50-2T双主轴双Z轴立式加工中心机
2019-09-24 16:50:45 浏览：10624 作者：管理员
| HS-V-2T SERIES 技术参数 | |||
| 项目 | 单位 | HSV50-2T | HSV60-2T |
| 工作台 | |||
| 工作台尺寸 | mm | 1300*500 | 1400*600 |
| X/Y/Z₁/Z₂轴行程 | mm | 800*500*550*550 | 1100*600*600*600 |
| Z轴数量 | n | 2 | 2 |
| 主轴鼻端至工作台面距离 | mm | 200-750 | 120-720 |
| 主轴中心至立柱轨道面距离 | mm | 602 | 650 |
| 工作台最大载量 | kg | 800 | 1000 |
| 主轴规格 | |||
| 主轴数量 | n | 2 | 2 |
| 主轴中心距（可定制） | mm | 500 | 500 |
| 传动结构 | 皮带式/直联式 | 皮带式/直联式 | |
| 主轴转速 | rpm | 10000/12000 | 10000/12000 |
| 主轴马力 | kw | 7.5 | 11 |
| 主轴内孔锥度 | BT40 | BT40 | |
| 进给内容 | |||
| G00快速进给（X/Y/Z轴） | m/min | 36/36/36 | 36/36/36 |
| G01切削进给 | m/min | 1-10000 | 1-10000 |
| 伺服电机规格 | 204/204/303B | 303/303/303B | |
| 伺服电机转速 | rpm | 3000 | 3000 |
| X.Y.Z电机联接方式 | 直联 | 直联 | |
| 滚珠丝杆规格 | 4012 | 4012 | |
| X/Y/Z轴线轨规格 | mm | 35滚柱/45滚柱/45滚柱 | 45滚柱/45滚柱/45滚柱 |
| 轴项定位精密 | mm | ±0.005/300 | ±0.005/300 |
| 重复定位精密 | mm | ±0.003/300 | ±0.003/300 |
| 最小移动值 | mm | 0.001 | 0.001 |
| 刀库系统 | |||
| 刀库结构 | 刀臀式 | 刀臀式 | |
| 刀阵容量 | pcs | 24 | 24 |
| 换刀时间（刀对刀） | sec | 2.2 | 2.2 |
| 最大刀具重量 | kg | 8 | 8 |
| 油气压系统 | |||
| 空气压力 | kg/cm2 | 6 | 6 |
| 床身垫块髙度 | mm | 50 | 50 |
| 润滑油容量 | L | 4 | 4 |
| 电源容量 | kw | 23 | 32 |
| 冷动液容量 | L | 300 | 300 |
标准附件与功能
♦三菱M80A控制器
♦BT#40 lOOOOrpmK^：主轴
♦主轴油冷却系统
♦24刀刀膂式换刀
♦主轴切削吹气
♦自动润滑系统
♦全封闭护罩
♦切削冷却液系统
♦标准水箱及集屑盒
♦移动式手握轮（MPG）
♦操作侧空气枪
♦地基螺丝与垫块
♦操作及维护使用手册
♦电气箱热交换器
♦刚性攻牙
♦工作灯
♦操作状态指示灯
♦RS-232传输装置
♦工具箱及工具
♦地脚螺栓及垫块
♦变压器
♦机械操作维修手册
选购附件与功能
♦FANUC OiMF PLUS控制器
♦BT#40 12000rpmM 联式主轴
♦主轴中心出水系统
♦油路刀把系统
♦主轴外部可程式吹气
♦三轴光学尺装2S
♦圆盘式油水分离机
♦冲屑装置
♦切屑输送机
